车库自动门控制的原理

1．当汽车进入车库前，立体车库的自动开关门自动运行，
(1)当汽车打破了前的停车场的体积光电开关PH1的光,接触,使PH1染色体关闭X1线圈电,同时X1常开触点关闭,KM1线圈电,KM1常闭触点的KM1断开连接,常开触头闭合自锁,KM1主要触点闭合,电动机旋转,驾驶快门打开。
(2)当卷帘门上升并且接触到上限位开关U时，U开关断开，KM1线圈失电，KM1主触点断开，辅助触头恢复，电动机停止正转，开启停止。

2．汽车进入车库后，立体车库的自动开关门自己关闭（1） 当汽车通过并遮断门后的光电开关PH2的光时，触点PH2闭合，使X2线圈得电，同时X2常开触头闭合，KM2线圈得电, KM2常闭触头断开，KM2的常开触头闭合自锁，KM2主触点闭合，电动机反转，带动卷帘门关闭。
(2)当门下来,接触到下限位置开关D、D开关,平方公里线圈的电力,平方公里的主要联系人断开,辅助接触复苏,电动机停止逆转,接近停止。
立体车库的自动开关门是借助光电感应实现的。当车辆把门口的光线遮住后，门会跟着实际情况进行关闭或者是打开，完成立体车库的系统发出的信号的指令。实现智能化的操作系统。

车库自动门控制实例

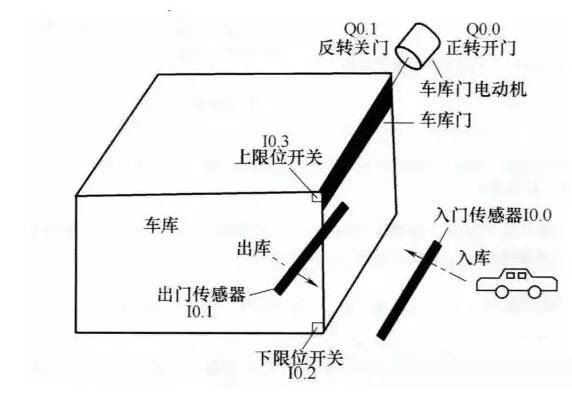

系统要求车库门在车辆进出时能自动打开关闭，车库门控制结构如下图所示。

系统控制具体要求如下：

在车辆入库经过入门传感器时，入门传感器开关闭合，车库门电动机正转，车库门上升，当车库门上升到上限位开关处时，电动机停转；车辆进库经过出门传感器时，出门传感器开关闭合，车库门电动机反转，车库门下降，当车库门下降到下限位开关处时，电动机停转。

在车辆出库经过出门传感器时，出门传感器开关闭合，车库门电动机正转，车库门上升，当门上升到上限位开关处时，电动机停转；车辆出库经过入门传感器时，入门传感器开关闭合，车库门电动机反转，车库门下降，当门下降到下限位开关处时，电动机停转。

2)确定输入/输出设备，并为其分配合适的I/O端子

车库自动门控制需用到的输入/输出设备和对应的PLC端子见下表：

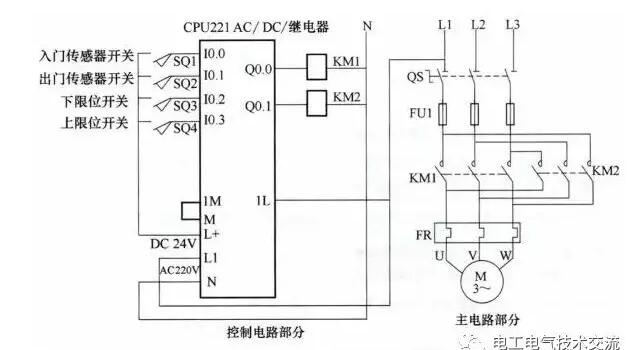

3)绘制车库自动门控制电路图

4)编写PLC控制程序

启动STEP 7-Micro/WIN编程软件，编写满足控制要求的梯形图程序，编写完成的梯形图如下图所示。
